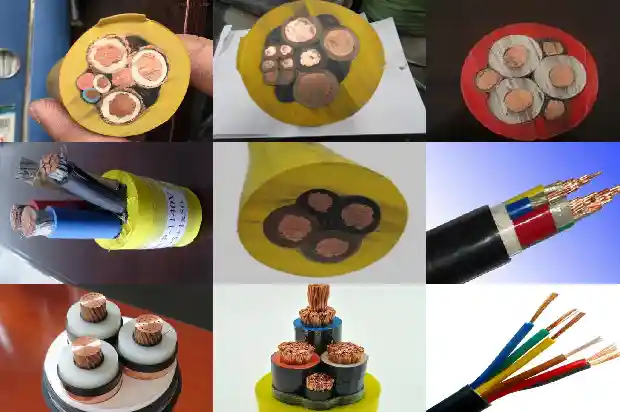

电线线缆的基本结构由线芯、绝缘层、屏蔽层和保护层四部分组成。1、线芯线芯是电线电缆的导电部分,用来输送电能,是电线电缆的主要部分。2、绝缘层绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离,保证电能输送,是电线电缆结构中不可缺少的组成部分。3、屏蔽层15KV及以上的电线电缆一般都有导体屏蔽层和绝缘屏蔽层。4、保护层保护层的作用是保护电线电缆免受外界杂质和水分的侵入,以及防止外力直接损坏电力电线。扩展资料一、线芯线:电线电缆的完整命名通常较为复杂,所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称,如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆产品主要分为以下几类:1.裸电线及裸导体制品本类产品的主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线。2.电力系统采用的电线电缆主要有以下三类:一是传输电能,二是传送电能,近年来,科技进步的出现也较多,如常用的电力电缆,尤其是35kV及以上的高压电缆,一般应用于额定电压等级为6kv及以下的线路中,而传输控制信号的数量较多,如网络传输,电话、监控等。3.计算机电缆的结构主要依据是:1、铜导体的直径。导电线芯。

绝缘层。屏蔽层。5、电力系统、光纤。6、氟塑料电缆的绝缘层。

7、塑料。8、聚氨酯橡胶(FPM)和硅橡胶(PE)。9、10、发泡膜。

电线线缆(optical fiber cable)是为了满足光学、机械或环境的性能规范而制造的,它是利用置于包覆护套中的一根或多根光纤作为传输媒质并可以单独或成组使用的通信线缆组件。光缆主要是由光导纤维(细如头发的玻璃丝)和塑料保护套管及塑料外皮构成,光缆内没有金、银、铜铝等金属,一般无回收价值。光缆是一定数量的光纤按照一定方式组成缆心,外包有护套,有的还包覆外护层,用以实现光信号传输的一种通信线路 即:由光纤(光传输载体)经过一定的工艺而形成的线缆。光缆的基本结构一般是由缆芯、加强钢丝、填充物和护套等几部分组成,另外根据需要还有防水层、缓冲层、绝缘金属导线等构件。光缆由加强芯和缆芯、护套和外护层3部分组成。缆芯结构有单芯型和多芯型两种:单芯型有充实型和管束型两种;多芯型有带状和单位式两种。外护层有金属铠装和非铠装两种。电线电缆光缆和电缆四种分别是什么电线电缆:1、电力系统电力系统电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。2、信息传输系统用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。3、机械设备、仪器仪表系统此部分除架空裸电线外几乎其他所有产品均有应用,但主要是电力电缆、仪器仪表线缆等。

2*25平方铜芯YC电缆220v下功率为23320w。2*25平方铜芯YC电缆的载流量为106A，则106*220=23320w。

12awg等于3平方毫米左右，2*12awg的电线是5平方。AWG（American wire gauge），美国线规，是一种区分导线直径的标准，又被称为 Brown &Sharpe线规。这种标准化线规系统于1857年起在美国开始使用。AWG前面的数值（如24AWG、26AWG）表示导线形成最后直径前所要经过的孔的数量，数值越大，导线经过的孔就越多，导线的直径也就越小。粗导线具有更好的物理强度和更低的电阻，但是导线越粗，制作电缆需要的铜就越多，这会导致电缆更沉、更难以安装、价格也更贵。电缆设计的挑战在于使用尽可能小直径的导线（减小成本和安装复杂性），而同时保证在必要电压和频率之下实现导线的最大容量。

1芯10平方铜芯电缆承载电流表：

平方	材质	载流量
1芯10平方	铜	127

4x240平方铜芯VV22电缆的直径是34.97mm。根据圆面积公式S=πr²，S为960，r为半径，则r=√(960/3.14)，直径等于34.97mm。

剪切范围(mm2)：铜铝芯铠装电缆300，1000对通信电缆 重量(kg)：1.5 尺寸(mm)：330x120x35 ·采用高碳钨合金钢，坚固耐用。

天冷电线不会冻坏。但是这长时间低温的情况下，如果电线再连接部位没有一定的预留量，那不就电线很可能造成因为无法抵抗冷缩的拉力而出现拉断的现象，同时，在冬季冰雪严重的情况下，电线还会出现因为冰冻而导致无法承受扩大的重力而被扯断的现象。

三芯300平方铝芯电缆380v下功率为192.45kw。

三芯300平方铝芯电缆的载流量为344A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，一般取值0.85），所以P＝√3UIcosφ＝1.732×380×344×0.85=192.45kw。

YJV22-0.6/1kv-1.8/3kv-2*150平方铜芯电缆在空气中的电流是408A。

一芯500平方铜芯电缆的承载电流是1130A；铜芯4x2.5平方YHC电缆承载电流是25A。

ZR-YJV0.6/1kv四芯300平方铜芯电缆的安全电流是549安。
