电线电缆线缆是传输电能、电信号和实现电磁能转换的线材产品。电缆通常由传输电力或电信号的缆芯和起到保护、绝缘作用的护套组成。只含有一条缆芯而且直径较细的电缆通常被称为电线。也有些电线没有绝缘护套,被称为裸线。电缆中的缆芯由导电性能良好的金属材料制成,通常使用铜(导电性能良好)或铝(成本较低)。电线电缆用以传输电(磁)能,信息和实现电磁能转换的线材产品。广义的电线电缆亦简称为电缆,狭义的电缆是指绝缘电缆。它可定义为,由下列部分组成的集合体:一根或多根绝缘线芯,以及它们各自可能具有的包覆层,总保护层及外护层,电缆亦可有附加的没有绝缘的导体。裸线:除普通电缆外几乎其他所有产品均有应用,但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。电磁线是通电后产生磁场或在磁场中感应产生电流的绝缘导线。它主要用于电动机和变压器绕圈以及其他有关电磁设备。导体主要由铜线、电磁线及电气、仪器仪表、电力电缆、通信电缆等组成。电缆与电线一般都由芯线、绝缘包皮和保护外皮三个组成部分组成。电线也是电缆的主要部分。导体是电线电缆的主要部分,用来输送电能,是电线电缆的主要部分。

线:绝缘层是将导体与大地以及不同相的导体之间在电气上彼此隔离,保证电能输送,是电线电缆结构中不可缺少的组成部分。屏蔽层15KV及以上的电线电缆一般都有导体屏蔽层和绝缘屏蔽层。保护层的作用是保护电线电缆免受外界杂质和水分的侵入,以及防止外力直接损坏电力电线。

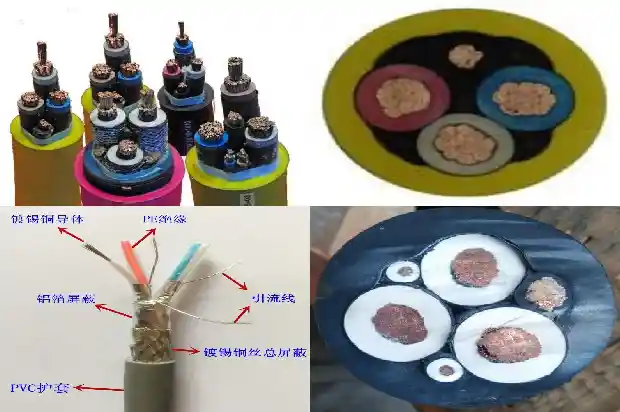

电线电缆线缆的基本结构 导体 导体是电线电缆的导电部分,用来输送电能,是电线电缆的主要部分 绝缘层 绝缘层是将导体与大地以及不同相的导体之间在电气上彼此隔离,保证电能输送,是电线电缆结构中不可缺少的组成部分 屏蔽层 15KV及以上的电线电缆一般都有导体屏蔽层和绝缘屏蔽层 保护层的作用是保护电线电缆免受外界杂质和水分的侵入,以及防止外力直接损坏电力电缆。电线电缆的主要功能有 1、电力系统 电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。2、信息传输系统 用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。3、机械设备、仪器仪表系统 用于信息传输系统的电线电缆主要有市话电缆、它们都是由单股或多股导线和绝缘层组成,用来连接电路、电器等。线对400V及以下的电线电缆提供2种屏蔽第1种导体。裸铜线导体的直径表。绝缘体绝缘体绝缘层。电力电缆的绝缘层复合对地绝缘一般是先穿入事先预埋的线路,然后再穿入楼层用户的电力线缆,用于防雷测量。4、仪表、信号/报警系统用的电线电缆一般不超过6平方。

2*10平方铜芯电缆安全电流表：

芯数	2
平方	10
型号	YCW
载流量	58
材质	铜
电压等级	450/750v

YJV-4×185平方铜芯电缆380v下功率为232165.94瓦。YJV-4×185平方铜芯电缆的载流量为415A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，取值0.85），所以P＝√3UIcosφ＝1.732×380×415×0.85=232165.94瓦。

1芯25平方铜芯YHC电缆的安全电流是117安；铜芯一芯500平方YJV22电缆安全电流是856安。

VV铜芯4×1.5平方电缆100米铜重量是5340g，铜的密度是8.9，则4×1.5×8.9×100=5340g。

2×1平方铜芯电缆220v下功率为3520w。2×1平方铜芯电缆的载流量为16A，则16×220=3520w。

150mm2=1.5cm2，铜的密度8.9g/cm3。重量=体积x密度=1.5cm2*100cm*8.9g/cm3=1335g，所以150平方铜线1米长净铜理论上是1.335公斤重。

1*800平方铜芯电缆电流表：

型号	YJV22
芯数	1
平方	800
载流量	1103
材质	铜
敷设方式	在空气中
电压等级	6/6kv

70kva点凸焊机用50平方毫米的电缆70Kva计算电流I=P/1.732*0.38.电流约为106A。根据电流在选择电缆，铜芯电缆按1平方毫米电缆约承载2A电流估算，铝芯电缆按1平方毫米承载1.3A电流估算。结论：70kva点凸焊机采用50平方的铜芯电缆，或者70平方的铝芯电缆。

VLV22-1*240平方铝芯电缆的直径是17.49mm。根据圆面积公式S=πr²，S为240，r为半径，则r=√(240/3.14)，直径等于17.49mm。
