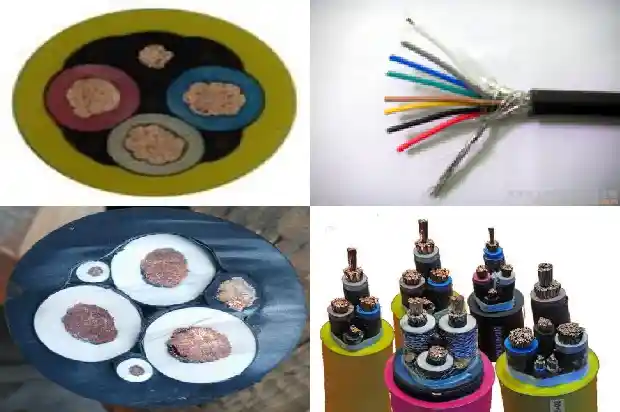

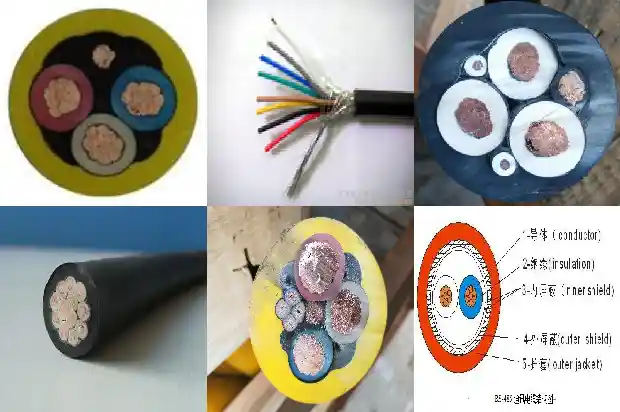

电力电缆电线电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。1、线芯线芯是电力电缆的导电部分,用来输送电能,是电力电缆的主要部分。2、绝缘层绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离,保证电能输送,是电力电缆结构中不可缺少的组成部分。3、屏蔽层15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。

4、保护层保护层的作用是保护电力电缆免受外界杂质和水分的侵入,以及防止外力直接损坏电力电缆。扩展资料一、按电压等级可分为中、低压电力电缆(35千伏及以下)、高压电缆(110千伏以上)、超高压电缆(275~800千伏)以及特高压电缆(1000千伏及以上)。三、高压电缆区别高压电缆与低压电缆没有严格的区分,通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米)称为大电线,较小的(小于或等于6平方毫米)称为小电线,绝缘电线又称为布电线 这样说比较简单,容易理解 电缆一般有2层以上的绝缘,多数是多芯结构,绕在电缆盘上,长度一般大于100米。电线一般是单层绝缘,单芯,100米一卷,无线盘 电缆常见型号 VV表示:聚氯乙烯绝缘(第一个V),聚氯乙烯护套(第二个V) YJV22表示:交连聚乙烯绝缘(YJ),聚氯乙烯护套(V),钢带凯装(22) 型号加"ZR-VV,聚氯乙烯绝缘(V),钢带凯装聚氯乙烯护套(V),钢带凯装(22) 型号加"ZR-VV22,聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 3120+170 表示:370+235 表示 3 3 根 120平方的线芯。

电力电缆电线电缆一般有VV,YJV电缆,均为VV电缆。简介 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆 敷设在室内、隧道及管道中,电缆不能承受压力和机械外力作用 VV,VVP22,VV22,YJV32,YJV42,YJLV42,YJV62,YJLV62。电力电缆是用于传输和分配电能的电缆,电力电缆常用于城市地下电网、发电站引出线路、工矿企业内部供电及过江海水下输电线。在电力线路中,电缆所占比重正逐渐增加。电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的电缆产品,包括1-500KV以及以上各种电压等级,各种绝缘的电力电缆。电线电缆产品用以传输和分配大功率电能的电缆产品,室内及开关设备用电线电缆主要有以下三类。1、裸电线及裸导体制品本类产品的主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线等;加工工艺主要是压力加工,如熔炼、压延、拉制、绞合/紧压绞合等;产品主要用在城郊、农村、用户主线、开关柜等。2、电力电缆本类产品主要特征是:在导体外挤(绕)包绝缘层,如架空绝缘电缆,或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆,或再增加护套层,如塑料/橡套电线电缆。

主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等,各种产品的不同工序组合有一定区别。产品主要用在发、配、输、变、供电线路中的强电电能传输,通过的电流大(几十安至几千安)、电压高(220V至500kV及以上)。

是3x35+1x16平方铜芯电缆。

主要是看您在那方面使用了，弹性越大越好，拉力越大越好，韧性越大越好。软、硬各有各的特点：软的折弯性能好，硬的坚固耐用性较好。

3x10+1x6平方铜芯电缆20米铜重量是6408g，铜的密度是8.9，则(3×10+1×6)×8.9×20=6408g。

BV 1芯120平方铜芯电缆每米铜重量是1.07kg，铜的密度是8.9，则1×120×8.9×1=1.07kg。

2x185平方铜芯电缆的承载电流是394安；ZR-BV 1芯185平方铜芯电缆承载电流是456安。

是3x4+1x2.5平方铝芯电缆。

BVVB两芯0.75平方铜芯电缆每米铜重量是0.01kg，铜的密度是8.9，则2x0.75x8.9x1=0.01kg。

ZR-YJLV 6/10kv 3x300平方铝芯电缆380v下功率为253983.94w。ZR-YJLV 6/10kv 3x300平方铝芯电缆的载流量为454A，根据功率计算公式：P=√3UIcosb（cosb表示功率因数，取值0.85），所以P＝√3UIcosφ＝1.732x380x454x0.85=253983.94w。

第一个字母：B是固定布线的意思，也即代表该电缆的铜导线是GB/T 3956标准中的第1类导体，硬导体；第二个字母V，代表电缆绝缘材料是PVC；第三个字母V，代表护套材料是PVC；第4个字母B，代表该电缆是扁电缆。因此，BVVB表示电缆为固定布线用聚氯乙烯绝缘，聚氯乙烯护套扁电缆。具体可以参考JB/T 8734标准。

是一芯35平方铜芯电缆。

铝芯3x25平方电缆载流量表：

型号	ZR-YJLV
芯数	3
平方	25
载流量	114
材质	铝
敷设方式	空气中敷设
电压等级	6/10kv
